Woda w wykopie. Odwadnianie, bez którego fundament stoi w błocie

Wykop pod fundamenty, pod zbiornik czy pod przyłącze rzadko pozostaje suchy. Woda pojawia się z trzech źródeł: z opadu, ze spływu powierzchniowego z otaczającego terenu oraz z gruntu, gdy wykop sięga poniżej poziomu wody gruntowej.

Konsekwencje bywają poważniejsze, niż sugeruje sam widok kałuży na dnie.

Co robi woda w wykopie

Uplastycznia grunt. Grunty spoiste — gliny, iły — po nasiąknięciu tracą nośność. Dno wykopu, wcześniej twarde, zamienia się w masę, której nie da się już wykorzystać jako podłoża pod fundament bez wymiany gruntu.

Wypłukuje grunty niespoiste. W piaskach i żwirach przepływająca woda wynosi drobniejsze frakcje, co prowadzi do rozluźnienia podłoża, a przy większych przepływach — do zjawiska przebicia hydraulicznego, przy którym dno wykopu zaczyna „kipieć”.

Destabilizuje ściany wykopu. Nasiąknięty grunt jest cięższy i ma mniejszą spójność. Osunięcie ściany wykopu to najczęstsza przyczyna wypadków śmiertelnych w robotach ziemnych, a woda jest jednym z głównych czynników ryzyka.

Uniemożliwia betonowanie. Beton układany do wody ma obniżoną wytrzymałość — woda wypłukuje zaczyn cementowy i zaburza proporcje. Wylewanie ławy fundamentowej do wykopu z wodą jest jednym z tych błędów, których skutki ujawniają się przez dziesięciolecia.

Podnosi elementy. Zbiornik na ścieki czy oczyszczalnia umieszczona w wykopie z wysokim poziomem wody gruntowej może zostać wypchnięta siłą wyporu — również po zasypaniu, jeśli nie została prawidłowo zakotwiona lub obetonowana.

Zapobieganie: taniej niż pompowanie

Zanim zaczniesz pompować, warto ograniczyć dopływ.

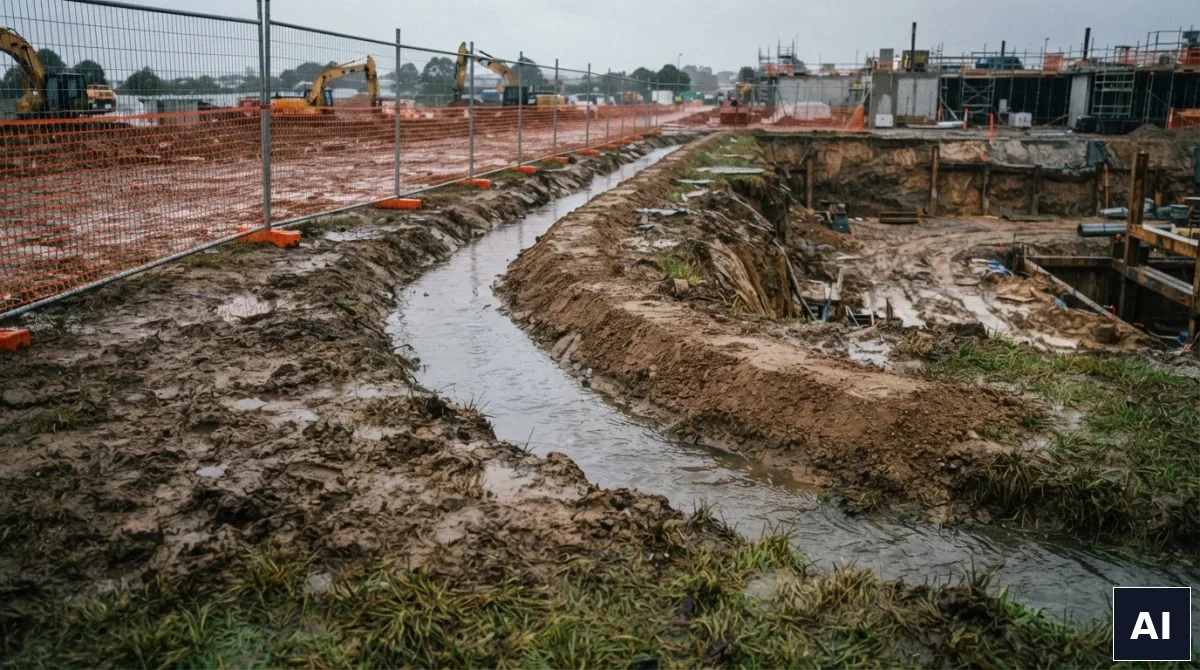

Odprowadzenie wód powierzchniowych. Płytki rów albo wał ziemny po obwodzie wykopu, przechwytujący spływ z otaczającego terenu. Prosta czynność, która przy ulewie decyduje o tym, czy woda wpłynie do wykopu, czy go ominie.

Zabezpieczenie wykopu przed opadem. Plandeka rozpięta nad wykopem przy zapowiadanym deszczu. Przy małych wykopach pod zbiornik czy studnię to rozwiązanie wystarczające.

Planowanie terminu. Wykop otwarty przez tydzień w listopadzie zbierze wodę na pewno. Prace ziemne prowadzi się tak, żeby wykop był otwarty możliwie krótko — wykonanie, odbiór podłoża i betonowanie w ciągu kilku dni.

Rozpoznanie warunków przed rozpoczęciem. Badania geotechniczne określają poziom wody gruntowej. Jeżeli projektowana głębokość posadowienia znajduje się poniżej tego poziomu, kwestia odwodnienia musi być rozwiązana w projekcie, a nie improwizowana na budowie.

Odwodnienie powierzchniowe: jak to zorganizować

Przy typowych wykopach w budownictwie jednorodzinnym najczęściej stosuje się odwodnienie powierzchniowe — czyli zbieranie wody, która już do wykopu dotarła.

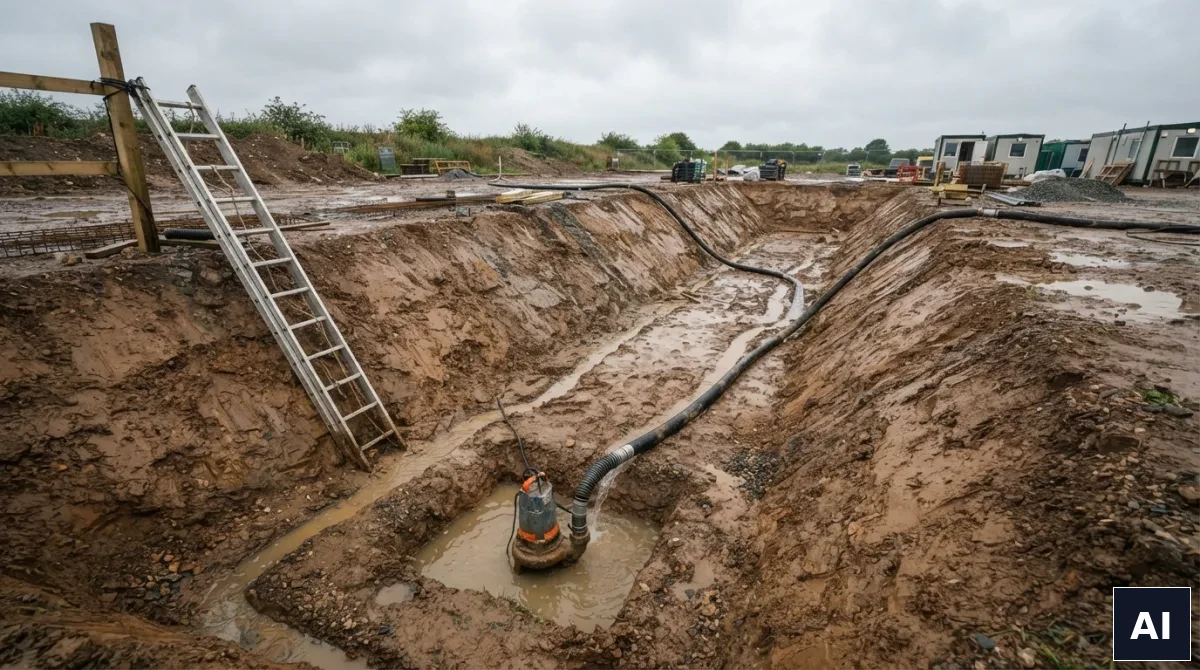

Studzienka zbiorcza w najniższym punkcie wykopu, poza obrysem przyszłego fundamentu, zagłębiona poniżej poziomu dna. Woda spływa do niej grawitacyjnie, a pompa pracuje w niej, nie na dnie wykopu.

Rowki zbierające prowadzące wodę do studzienki, wykonane wzdłuż krawędzi dna.

Obsypanie studzienki kruszywem albo zastosowanie perforowanej rury czy kosza — ogranicza zasysanie gruntu razem z wodą.

Pompa dobrana do rodzaju wody. To jest kluczowa decyzja. Woda w wykopie zawiera piasek, glinę i drobny żwir — pompa do wody czystej zapcha się w kilka minut, a wirnik ulegnie zużyciu. Potrzebna jest pompa szlamowa albo do wody brudnej, o odpowiedniej dopuszczalnej wielkości cząstek stałych i konstrukcji odpornej na ścieranie. Przy pracy ciągłej liczy się też wydajność i wysokość podnoszenia — woda musi trafić poza teren robót, a nie z powrotem do wykopu. Zestawienie pomp według typu, wydajności i przepuszczalności cząstek znaleźć można pod adresem https://wynajmijsprzet.com/pompy-szlamowe-i-zatapialne/.

Sterowanie pływakiem. Pompa uruchamiana automatycznie przy podniesieniu poziomu pozwala pozostawić wykop bez nadzoru. Praca na sucho niszczy większość pomp w krótkim czasie, więc zabezpieczenie przed nią jest istotne.

Zasilanie. Przy pracy ciągłej, również w nocy, potrzebne jest pewne zasilanie z zabezpieczeniem różnicowoprądowym. Przy wykopach bez dostępu do sieci stosuje się pompy spalinowe, które nie wymagają prądu — przy dużych wydajnościach to zresztą rozwiązanie podstawowe.

Kiedy powierzchniowe nie wystarcza

Odwodnienie powierzchniowe działa, gdy dopływ jest umiarkowany, a wykop nie sięga głęboko poniżej zwierciadła wody gruntowej.

Przy większych głębokościach i w gruntach przepuszczalnych stosuje się odwodnienie wgłębne — najczęściej igłofiltry: perforowane rurki wpłukiwane w grunt po obwodzie wykopu i podłączone do wspólnego kolektora z pompą wytwarzającą podciśnienie. Układ obniża zwierciadło wody wokół wykopu, zamiast walczyć z wodą już w nim obecną.

To rozwiązanie ma przewagę zasadniczą: woda nie przepływa przez dno wykopu, więc nie wypłukuje gruntu i nie destabilizuje podłoża. Wymaga jednak projektu i wykonania przez wyspecjalizowaną firmę.

Sygnały, że odwodnienie powierzchniowe przestało wystarczać: poziom wody nie opada mimo ciągłej pracy pompy; dno wykopu jest miękkie mimo braku stojącej wody; w dnie pojawiają się miejsca, w których woda wypływa pod ciśnieniem; ściany wykopu zaczynają się osypywać przy podstawie.

Bezpieczeństwo

Wykop z wodą jest znacznie bardziej niebezpieczny niż suchy, a zasady są proste i nienegocjowalne.

Ściany wykopu o głębokości powyżej metra wymagają zabezpieczenia — obudowy albo skarpowania o nachyleniu dobranym do rodzaju gruntu. Przy gruncie nawodnionym wymagania są ostrzejsze niż przy suchym.

Wykop musi być wygrodzony i oznakowany, a przy pracach nocnych — oświetlony.

Do wykopu schodzi się drabiną ustawioną i zamocowaną, nie po skarpie.

Urządzenia elektryczne pracujące w wodzie i przy wodzie zasila się przez wyłącznik różnicowoprądowy, a przewody prowadzi poza dnem wykopu.

I zasada, która przy pracach ziemnych bywa lekceważona: nikt nie pracuje w wykopie sam. Osoba na powierzchni jest jedynym zabezpieczeniem w sytuacji, w której liczą się sekundy.
